Назначение, характеристики и монтаж военных габионов

Габионы в военном деле применяют с XVI века. Тогда это были плетёные из прутьев корзины, которые наполняли землёй или камнем и устанавливали вокруг орудийных батарей. В XIX веке им на смену пришли стальные щиты и мешки с песком.

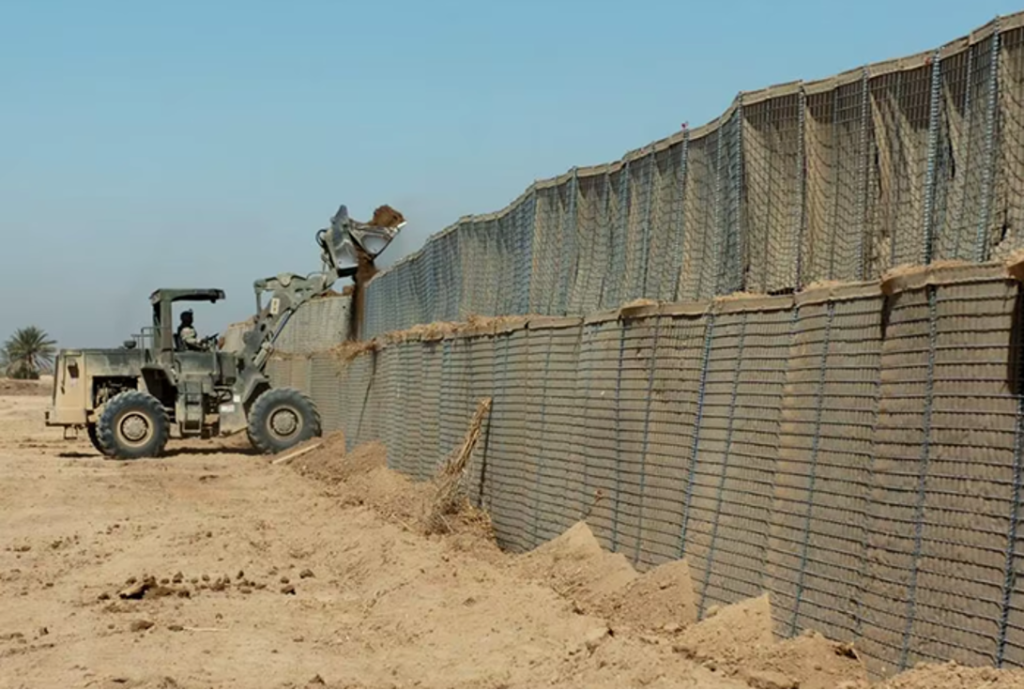

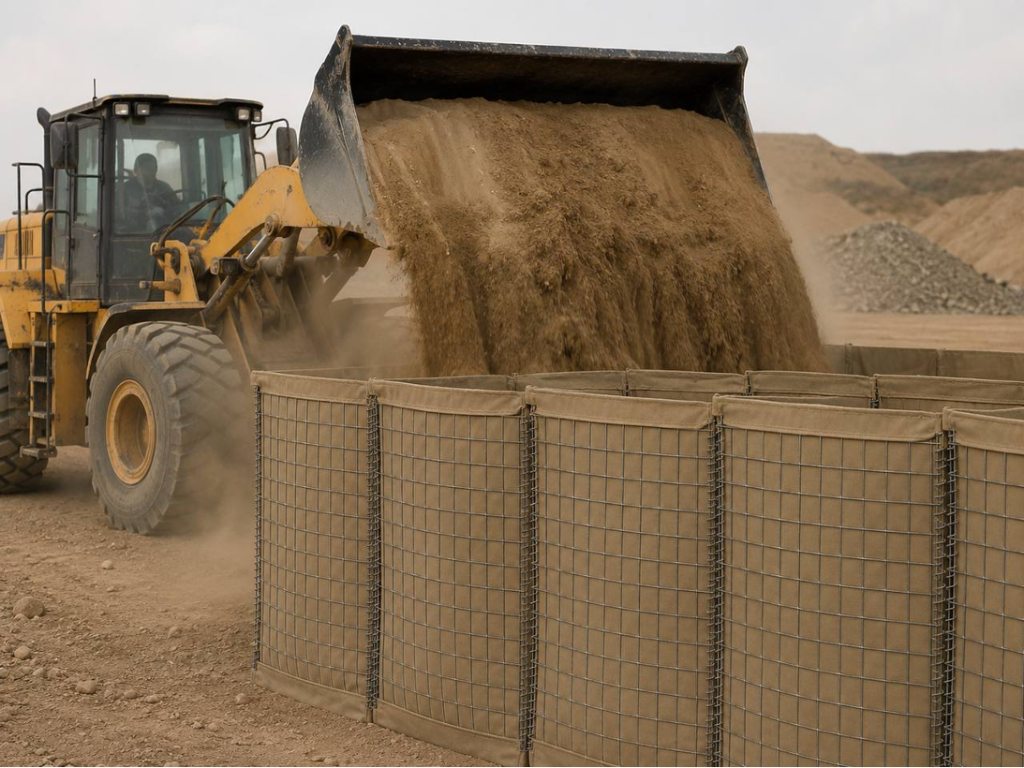

В 1980-х годах британская компания HESCO Bastion разработала современный габион — каркас из проволочной сетки с тканевой обшивкой, который заполняют песком или грунтом с помощью погрузчика. Конструкцию протяженностью до нескольких сотен метров разворачивают и подготавливают к наполнению в течение нескольких минут. Активное распространение такие габионы получили в горно-пустынной местности, в частности войсками НАТО в Афганистане.

В российской армии габионы насыпного типа, очень похожие на HESCO Bastion, применяют с начала 2000-х. Российские войска использовали их в Нагорном Карабахе и Сирии. Массовое применение габионов началось в ходе специальной военной операции. Причина перехода на габионы — скорость. Один военный габион собирают и заполняют за 40–60 минут. По объёму он заменяет 7-9 мешков с песком. В отличие от мешковины, габион не гниёт, не промерзает и не рассыпается после дождя. Барьеры из габионов соединяют в линии по 50–200 м. Бетонный фундамент не заливают.

Нормативная база и стандарты

Проектирование и производство габионных конструкций регламентируют следующие документы:

•  ГОСТ Р 59287-2020 «Изделия из панелей для габионных конструкций. Технические условия» — действует с 1 сентября 2021 года. Стандарт распространяется на изделия из панелей для габионных конструкций, собираемые из панелей из плетеной одинарной сетки высокой прочности, установленной и закрепленной в стальном каркасе.
• ГОСТ Р 52132-2003 — технические условия на габионные конструкции.
• ГОСТ Р 51285-99 — сетка проволочная крученая с шестиугольными ячейками.

В военных целях габионы применяют для защиты личного состава, техники, пунктов дислокации войск, критически важной инфраструктуры от всех видов стрелкового оружия, гранатометов, осколков артиллерии и атак БПЛА.

Технические характеристики военных габионов

Габионы военного назначения представляют собой короб из металлической сварной сетки, внутри обшитый геотекстилем. Конструкцию наполняют сыпучими материалами — песком, грунтом, щебнем или строительным ломом.

Основные параметры:

Параметр	Значение
Материал каркаса	Сварная сетка из оцинкованной проволоки
Диаметр проволоки	3,8–5,0 мм
Размер ячейки	50×50 мм или 100×100 мм
Покрытие	Горячий цинк (Zn)
Прочность на разрыв	от 500 МПа
Геотекстильная прокладка	Плотность не менее 350 г/м²

Параметр Значение Материал каркаса Сварная сетка из оцинкованной проволоки Диаметр проволоки 3,8–5,0 мм Размер ячейки 50×50 мм или 100×100 мм Покрытие Горячий цинк (Zn) Прочность на разрыв от 500 МПа Геотекстильная прокладка Плотность не менее 350 г/м²

Длина одного ящика габионов механизированного наполнения серий ГНТ-2 и ГНТ-3 — 4 м, ширина и высота по 1 м, масса — 35 кг. Конструкция разделена на ячейки с помощью диафрагм.

Сравнение военных габионов и мешков с песком

Долгое время мешки с песком были самым массовым материалом для полевой фортификации. Их применяли в обеих мировых войнах, во всех локальных конфликтах и продолжают использовать сейчас. Однако у них есть ограничения — они тяжелеют от влаги, гниют, промерзают и требуют ручной засыпки. Габионы создавали как альтернативу, которая сохраняет преимущества мешков, но лишена их недостатков.

Параметр	Военный габион	Мешки с песком
Время установки	40–60 минут	2–4 часа
Срок службы	До 10 лет	До 1 года
Устойчивость к осадкам	Не гниет, не рассыпается	Гниет, рассыпается
Морозостойкость	Сохраняет свойства	Промерзает, теряет прочность
Объем одного элемента	Заменяет 7–9 мешков	1 мешок
Возможность механизированной засыпки	Да	Нет
Транспортировка (в сложенном виде)	Занимает в 20 раз меньше объема	Занимает полный объем

Параметр Военный габион Мешки с песком Время установки 40–60 минут 2–4 часа Срок службы До 10 лет До 1 года Устойчивость к осадкам Не гниет, не рассыпается Гниет, рассыпается Морозостойкость Сохраняет свойства Промерзает, теряет прочность Объем одного элемента Заменяет 7–9 мешков 1 мешок Возможность механизированной засыпки Да Нет Транспортировка (в сложенном виде) Занимает в 20 раз меньше объема Занимает полный объем

Применение военных габионов

Габионы насыпного типа применяют для защиты личного состава, боевой техники, транспорта и оборудования от прямых и осколочных попаданий всех видов стрелкового оружия и гранатометов. При попадании дрона-камикадзе каменное наполнение гасит ударную волну, осколки не вылетают наружу. Наполненные грунтом габионы демпфируют снаряды и осколки, исключая рикошеты в отличие от бетона.

Габионы устанавливают при минусовых температурах — работы не требуют сварки и бетонной подготовки. Оцинкованное покрытие проволоки защищает от коррозии в условиях повышенной влажности и продлевает срок эксплуатации.

Опорные конструкции на винтовых сваях подходят для пучинистых грунтов и не требуют бетонирования. Габионы стыкуются между собой по горизонтали и вертикали, что позволяет создавать многоярусную фортификацию исходя из поставленной инженерной задачи. Конструкции не нарушают дренаж почвы.

Вопросы и ответы

Рассчитаем количество и подберем габионов под объект

Опишите тип объекта, требуемые размеры, способ заполнения (ручной или механизированный). Подберем типоразмер габиона, согласуем документацию. Гарантия на габионные конструкции — до 10 лет.
