Обустройство дренажной системы на участке с уклоном

Вода на склоне — движущаяся масса с кинетической энергией. При уклоне 8% скорость потока уже достаточна для выноса частиц грунта из оснований. При 15% гидравлический напор на подпорные стены возрастает вдвое. Обычный дренаж с горизонтальными трубами не гасит эту энергию, необходимы перепадные колодцы и ступенчатая укладка труб для крутых участков.

На глинистых почвах вода движется медленнее, но создает больший напор на конструкции. На песчаных — уходит быстрее, но может вымывать основание. В любом случае дренаж на склоне проектируют иначе, чем на плоском участке, здесь работают законы гидравлики, а не только здравый смысл.

Диагностика участка перед проектированием

Проект начинается с анализа рельефа, важно определить верхнюю (формирование стока) зону, среднюю (транзит воды) и нижнюю (аккумуляция). Верхний контур дренажных линий размещают выше зоны застройки, чтобы перехватывать поток до того, как он достигнет построек. Глубину заложения подбирают так, чтобы вода не скапливалась в нижней части участка.

После анализа грунтов и уровня грунтовых вод, определяет тип дренажа. На глинистых почвах скорость отвода воды снижается на 20-30%, поэтому уклон труб увеличивают. Высокий уровень грунтовых вод требует глубинного дренажа для понижения влажности.

Визуальные маркеры проблем — лужи, стоящие дольше суток, промоины на склоне, трещины на отмостке, следы влаги на цоколе. Все эти признаки указывают на точки перехвата воды и трассы магистральных дрен.

Выбор схемы дренажа в зависимости от уклона

На склонах редко работает один тип системы, обычно мастера сочетают поверхностные и глубинные элементы:

• Поверхностный дренаж перехватывает дождевые и талые воды. Лотки с решетками устанавливают поперек склона или вдоль мощеных покрытий. Открытые канавы по границам участка с уклоном к водоприемнику отводят основную массу поверхностной воды.
• Глубинный дренаж понижает уровень грунтовых вод и защищает фундамент. На склонах трубы укладывают параллельно горизонталям рельефа или под небольшим углом к ним. Минимальный уклон зависит от типа грунта (см. раздел расчета), но в любом случае не менее 0,002 для глин и 0,003 для песков.

Для участков с уклоном более 2° (примерно 3,5%) рекомендуют прокладывать трубы диаметром 110-160 мм с шагом между смотровыми колодцами не более 50 м, а также в местах поворотов и изменения уклонов. На крутых склонах (свыше 15%) применяют перепадные колодцы, которые гасят скорость потока и предотвращают размыв траншей — однако их установка определяется не только уклоном, но и расчетным расходом воды; при малом расходе они могут не понадобиться и при большем уклоне.

Расчет уклона труб и глубина заложения

Минимальный уклон трубы диаметром 110 мм составляет 0,002 (2 мм на метр) для глинистых грунтов и 0,003 (3 мм на метр) для песчаных (согласно СП 50-101-2004). При меньшем уклоне вода застаивается, трубы заиливаются. Максимальный уклон нормативно не ограничен, однако для предотвращения выноса щебня и разрушения фильтрующего слоя рекомендуется не превышать 0,01 (10 мм на метр).

Для глинистых почв уклон увеличивают до 0,005-0,01 по сравнению с песчаными где оптимальным считают 0,003–0,005. Увеличение уклона сверх 0,01 ускоряет истирание стенок труб и вымывает обсыпку.

Глубина заложения должна быть двойной: ниже подошвы фундамента (для пристенного дренажа — на 200 мм ниже подошвы) и ниже расчетной глубины сезонного промерзания по СП 131.13330.2020. Иначе зимой вода в трубе замерзает, и пластиковые трубы разрывает весной. Для Санкт-Петербурга и Ленинградской области нормативная глубина промерзания составляет 1,2 м для глин и суглинков, 1,4 м для супесей и 1,5-1,7 м для песков; для Карелии и Архангельской области — до 2 м.

Выбор труб для дренажа на склоне

Для глубинного дренажа применяют дренажные трубы с перфорацией из полиэтилена низкого давления (ПНД) или поливинилхлорида (ПВХ). Диаметр 110 мм подходит для частных домов, 160 мм — для систематического дренажа большой площади. Трубы должны соответствовать техническим условиям на дренажные трубы и иметь сертификат соответствия.

На глинистых почвах используют перфорированные трубы с фильтрующим слоем из геотекстиля. На песчаных — гладкие дренажные трубы с минимальным сопротивлением потоку.

Двухслойные канализационные трубы — отдельная категория. Гофрированная двухслойная труба из ПНД сочетает малый вес и высокую кольцевую жесткость. Ее применяют в дренажных системах для отвода грунтовых вод, в дорожном строительстве и для защиты фундаментов. Наружный слой — гофрированный, воспринимает нагрузки от грунта. Внутренний — гладкий, обеспечивает беспрепятственный поток воды. Конструкция выдерживает нагрузки на глубине до 6 метров и не деформируется при подвижках грунта на склоне.

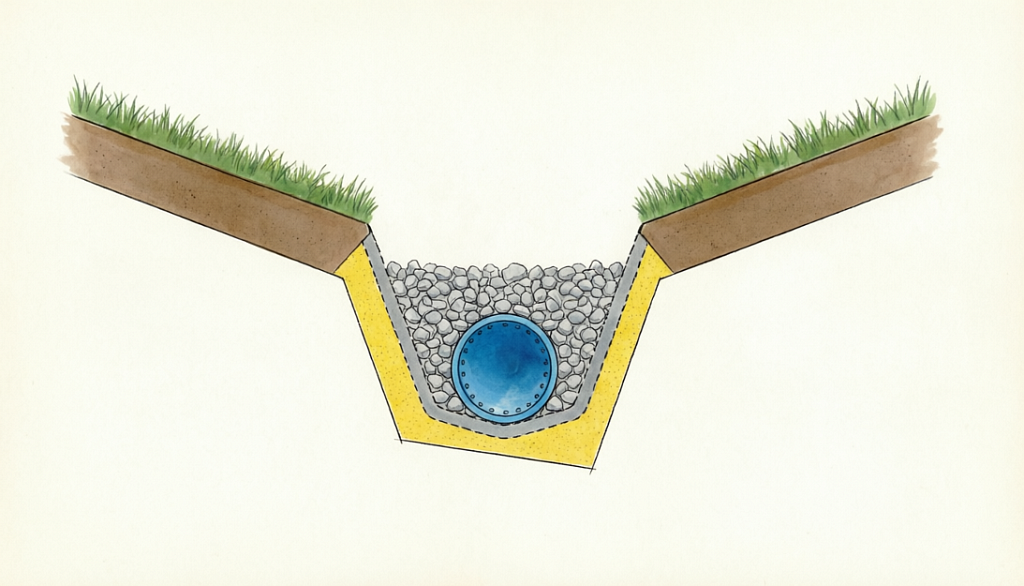

Пирог дренажной траншеи

Правильный «пирог» траншеи — основа долговечной дренажной системы.

1. Уплотненное дно траншеи с уклоном в соответствии с типом грунта (0,002–0,01).
2. Геотекстиль плотностью не менее 150 г/м² для песков и 250–350 г/м² для глин и суглинков укладывают по дну и стенкам, с напуском по 1 метру с каждой стороны для последующей обмотки сверху «конвертом». Для дренажных систем применяют нетканый иглопробивной геотекстиль с коэффициентом фильтрации не ниже 300 м/сут и прочностью на разрыв от 1,5–2 кН/м. Стандарт — ГОСТ 33068-2014 «Материалы геосинтетические для дренажных систем».
3. Подушка из щебня фракции 20-40 мм толщиной 100-150 мм.
4. Перфорированная труба ПНД или ПВХ диаметром 110 мм (или 160 мм для больших площадей).
5. Обсыпка тем же щебнем со всех сторон, толщина 200 мм.
6. Замыкание геотекстиля сверху — полотно заворачивают «конвертом», перекрывая края не менее чем на 300 мм.
7. Обратная засыпка песком средней крупности 100-150 мм.
8. Сверху — родной грунт.

Фильтрующая обсыпка состоит из щебня фракции 16-32 мм, геотекстиль подбирают по разрывной нагрузке от 8 кН/м. Для глинистых почв вдоль траншей добавляют щебеночный коридор шириной 30–40 см, чтобы усилить приток воды к трубам.

Смотровые колодцы и точка сброса

Смотровые колодцы устанавливают на каждом повороте трассы и не реже чем через 50 м на прямых участках, а также в местах изменения уклонов. Используют бетонные кольца КС-7 (диаметр 0,7 м) или готовые полипропиленовые колодцы. На участках с перепадами высот колодцы размещают через каждые 20-25.

Точка сброса — ливневая канализация, коллектор, естественный водоем или овраг. Поглотительный колодец глубиной 2-3 метра с подушкой из дренажного щебня принимает воду, если нет возможности подключиться к центральной канализации.

Особенности для участков в СЗФО

Климат Санкт-Петербурга и Ленинградской области — высокая влажность, частые оттепели зимой, глинистые и суглинистые грунты. Нормативная глубина промерзания в регионе для глин и суглинков — 1,2 м, для супесей — 1,4 м, для песков — 1,5-1,7 м, трубы закладывают ниже этой отметки. На глинистых почвах скорость отвода воды снижается, поэтому уклон труб увеличивают до 0,005–0,007 (5-7 мм на метр). Для защиты от заиливания применяют геотекстиль плотностью не менее 250 г/м² (а не 200), так как более плотное полотно лучше задерживает частицы глины.

Для участков в Карелии и Архангельской области с глубиной промерзания до 2 метров используют двухслойные гофрированные трубы с повышенной кольцевой жесткостью (SN8 и выше). Они не деформируются при морозном пучении грунта.
